气力输送概述：

气力输送又称气流输送，利用气流的能量，在密闭管道内沿气流方向输送颗粒状物料，是流态化技术的一种具体应用。气力输送装置的结构简单，操作方便，可作水平的、垂直的或倾斜方向的输送，在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。

与机械输送相比，此法能量消耗较大，颗粒易受破损，设备也易受磨蚀。含水量多、有粘附性或在高速运动时易产生静电的物料，不宜于进行气力输送。

气力输送特点：

输送量大，输送距离长，输送速度较高；能在一处装料，然后在多处卸料。根据颗粒在输送管道中的密集程度，气力输送分为：

稀相输送：

密相输送：

负压输送：

浓相气力输送概述：

浓相气力输送适用于输送难以输送的、带磨蚀性的或脆性的物料。浓相气力输送是以管塞的形式用比较慢的速度将物料沿着管道向前推进。这就意味着物料对管道弯头的磨损小，使管道维修量小，因此延长了管道的使用寿命。有效的利用压缩空气也会降低功耗和运行成本。

浓相气力输送系统旨在简单有效地将物料从一个集料点输送到一个或多个接收点，并且能够输送包括细颗粒粘性粉末物料到湿块煤在内的各种松散的固体物料。

浓相气力输送系统可以输送温度在480℃以内的物料。输送距离在2000m以内的，输300t/h。

浓相输送特点：

以压缩空气为动力源，通过压力仓泵将物料批量送入管道

工作压力没有明确限制，但通常小于4.0barg

输送距离10m-2000m

小管径/耗气量小

输送易碎物料可降低破损率

能耗与输送量成正比-运行成本低

动作部件减到很少-维护成本低

可采用中央气源给多系统集中供气

净空要求高

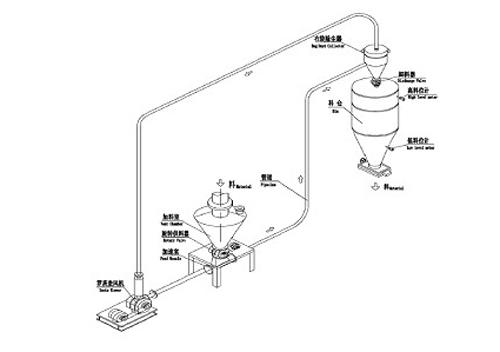

稀相正压输送概述：

系统介绍：本系统一般采用罗茨鼓风机作为气源，旋转供料器、喷射器、料封泵等作为供料装置，物料经供料装置进入输送管道，与高速气力混合后输送到末端收料仓，通过料气分离装置过滤后的气体排入大气；

适合工况：本系统适合输送距离较短（300米以内）、 物料磨损性小、多个收料仓的工程

系统优点：输送过程稳定，易实现一处向多处分散输送，且管道内为正压，即使管道泄漏也不会对输送的物料造成污染。

项目	输送量 （t/h）	输送压力 （kPa）	输送距离 （m）	输送管径 （mm）
参数	≤100	≤98	≤300	≥25



密相输送

系统介绍：本系统一般采用空气压缩机作为气源，仓泵、高压旋转阀、螺旋泵等作为供料装置，物料由料仓落入供料装置内，向输送系统管道内输入高压气体，让气体和物料充分混合，使物料流态化，然后在通过高压气流输送到末端收料仓，气体经分离装置过滤后排入大气；

适合工况：本系统适合输送距离长、流化性好、磨损性较大、输送量较大的工程；

系统优点：流速低、磨损性低、破碎少、能耗低。

项目	输送量 （t/h）	输送压力 （kPa）	输送距离 （m）	输送管径 （mm）
参数	≤50	≥-49	≤200	≥25

惰性气体循环输送

系统介绍：本系统所用输送气体采用惰性气体，一般采用罗茨鼓风机作为气源，旋转供料器作为供料装置，物料经供料器落入输送管道内，与高速气力混合后输送到末端收料仓，通过料气分离装置过滤后的惰性气体重新接到罗茨鼓风机的入口。

适合工况：化学性质不稳定、易燃、易爆的物料输送工程；

系统优点：压力低、输送可靠、有效防止高速输送可能出现的物料变质和爆炸问题。

项目	输送量 （t/h）	输送压力 （kPa）	输送距离 （m）	输送管径 （mm）
参数	≤50	≥-49	≤200	≥25



稀相负压输送

系统介绍：本系统一般采用罗茨真空泵作为气源，吸嘴或旋转供料器作为供料装置，物料同大气一起从入口处进入输送管道，通过负压气流输送到末端收料仓，通过料气分离装置过滤后的气体进入罗茨真空泵并排入大气。

气流输送主要设备如下：

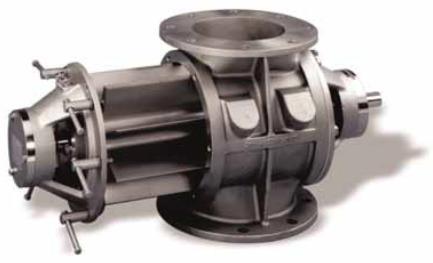

旋转阀

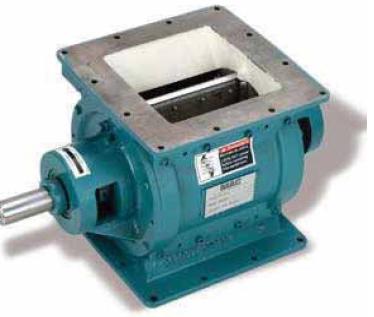

MTA Airlocks

给料器采用了特殊铸造工艺和高精度的加工，使得其可以在压差为30PSI（2barg）的环境下工作。阀门的入口和出口连接均采用了高强度链接，保证这种阀门可用于高压输送系统的应用需求。阀门外壳可采用铸铁、铸铝或不锈钢，同时还有多种其他可选配置。

FS和FR Airlocks

焊接结构方形和圆形给料器的转子配有柔性刮片。运用柔性刮片非常适合于纤维状物料的输送。采用该设计的产品适用于给料器出口和入口之间无压差的场合。标准产品可用于压差5kpa和温度85摄氏度的环境。

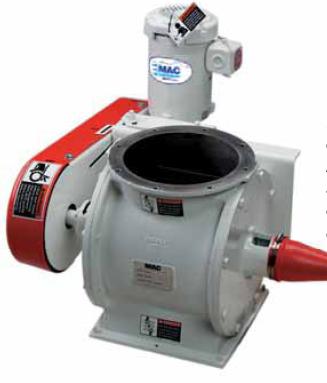

圆形多负荷（RAM）Airlocks

MAC RAM型给料器采用了许多和MD型给料器同样的设计，但是采用了圆形的入口和出口法兰链接，基本型的阀门采用了15PSI（1barg）的压差设计，和两端开放式的8叶片转子。RAM型给料器包括六种尺寸规格和多种可选配置以满足各种应用场合要求。如两端封闭式转子，叶片末端可调式转子，耐磨涂层和高温设置。

高效性（HE）Airlocks

专为连续工作状态而设计和制造的高品质、高可靠性给料器。采用带有一定角度的铸造入口单元以降低剪切力和磨损，适合于需采用叶片末端可调式转子以满足公差需求或者设备不便于拆除进行维护的场合，采用与可拆除式检修面板以满足上述需求和便于调整转子和叶片末端与壳体之间间隙。

face="宋体" >（1barg）的压差设计，和两端开放式的8叶片转子。RAM型给料器包括六种尺寸规格和多种可选配置以满足各种应用场合要求。如两端封闭式转子，叶片末端可调式转子，耐磨涂层和高温设置。

高压（HP）Airlocks

HP型给料阀适合于压力在30-60PSI（2-4barg）的工作环境。所有的HP给料阀均采用316不锈钢的机加外壳、陶瓷内衬腔体和侧板。通过在锥形内腔中滑动锥形转子可以调整转子与外壳之间的间隙，HP08-HP12给料器采用10叶片转子、HP14-HP16给料采用12叶片转子。HP给料器采用了连续焊接技术，以防止裂纹产生。

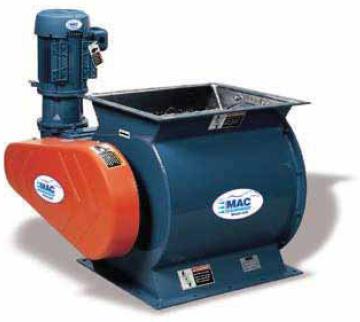

输送用（CHD）Airlocks

MAC CHD(C表示输送)气闸专门设计用于系统要求非常大的输送率的压力或真空气动输送用途。每个CHD单元的特征都是重型、12叶机加工转子、机加工外壳、过大尺寸轴和轴承，以降低高压差时的轴偏离。CHD有几种尺寸可用，并有大量的配件和附件。

（CV）输送阀

输送阀采用直通式设计，因此可用于直接计量管道的输送量。CV阀的入口采用有隔板（A型）或无隔板（B型）设计。CV阀适合于重间有限，而传统直通阀加喷射器设计无法满足高度要求的场合。

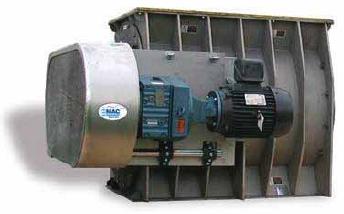

重型（HD）Airlocks

MAC的高负荷给料器用于气力输送系统或除尘器、旋风除尘器、料仓的重力卸料或给料器。HD型给料器有8种标准尺寸，从0.175-16.6立方英尺/转、（5-470升/转）。可以采用铸造的结构（HD8*6到HD24*24)或碳钢结构重型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

EA Airlocks

侧入式给料器采用入口和出口偏移的方式来降低产品所承受的剪切力。主要用于输送硬球和块状物料。由于采用了入口和出口偏移式设计，使得这种给料器可用于普通直通式给料器无法使用的场合，可采用铸铁、不锈钢或铝结构设计。

�̥" >8种标准尺寸，从0.175-16.6立方英尺/转、（5-470升/转）。可以采用铸造的结构（HD8*6到HD24*24)或碳钢结构重型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

OBRV）给料阀

OBRV给料阀与RV类似，只是采用外置式轴承。OBRV采用了编织填充式密封，这种密封方式常用于被输送物料可能破坏密封并导致轴承破坏的场合。

��寸，从0.175-16.6立方英尺/转、（5-470升/转）。可以采用铸造的结构（HD8*6到HD24*24)或碳钢结构重型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

（RV）给料阀

RV型给料器是一种高效型给料器，他具有很少的反向泄漏性能。其采用的内嵌式轴承给予给料器较大的轴承支撑和较小的轴偏移。RV采用的双层唇式密封防止物料渗入内嵌式轴承。RV给料器主要用于食品行业的清洁工艺中，但也能用于任何其他工业环境中。

�" >5-470升/转）。可以采用铸造的结构（HD8*6到HD24*24)或碳钢结构重型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

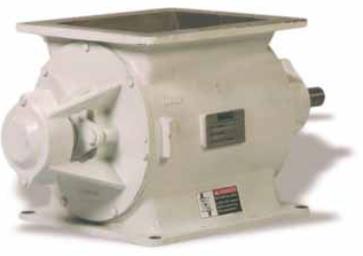

多负荷（MD）Airlocks

一种用于恶劣环境的通用性给料器，适合于稀相、真空或带压输送或两者混合的气力输送系统，可满足较大压差为15PSI（1barg）。同时提供高温（230摄氏度）和抗磨损设计。具有多种规格的法兰接口便于安装。从MD40到MD260系列均采用灰铁外壳，硬度为217（布里涅耳），具有更高的强度和耐磨性。

��型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

（WG）Airlocks

WG型给料阀是一种焊接壳体刮片式给料阀。采用非机加外壳，和6片聚氨酯橡胶柔性叶片，具有大输量的特点。是用于木屑和谷物收尘器卸料仓排料的理想阀门。

�̥" >217（布里涅耳），具有更高的强度和耐磨性。

��型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

快速清洁Airlocks

这种清洁的给料器是针对不同卫生等级要求的应用而设计的。经美国农业部和食品及药物管理局检验，这种阀门可用于管制级食品和药品工艺。易于清洁的特征使得这种给料器成为有卫生等级要求场合给料器的不二选择。

217（布里涅耳），具有更高的强度和耐磨性。

��型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

TS4密封

MAC采用的TS4密封即便是在非常严酷的工作环境下也能保证优良的密封性能。在MD、RAM、HD系列给料器中均采用了该种密封。优点如下：无需调节即可保持封密的整体性；免维护；与给料器内腔设计寿命一致；经过长期验证的高性能；可选空气轻吹功能。

ody>��型（HD30*30和HD60*60）。HD型给料器结构坚固、经济耐用、适用场合广泛。

主要辅助设备

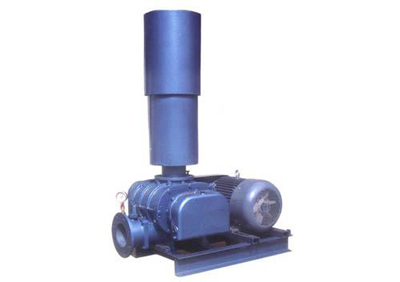

【罗茨鼓风机】

性能参数：

流量：1.22~198m3/min

压力：9.8kPa~196kPa

口径：DN50~DN400

材质：HT200

【旋风分离器】

性能参数：

流量：1.22~198m3/min

压力：9.8kPa~196kPa

【布袋除尘器】

性能参数：

流量：1.22~198m3/min

压力：9.8kPa~196kPa

口径：DN50~DN400

材质：HT200

【仓式泵】

性能参数：

流量：1.22~198m3/min

压力：9.8kPa~196kPa

口径：DN50~DN400

材质：HT200

【空气压缩机】

性能参数：

流量：1.22~198m3/min

压力：9.8kPa~196kPa

口径：DN50~DN400

材质：HT200
