★ HS弧形筛产品概述：
HS弧形筛主要用于选煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业、分级媒泥回收。也可与水旋器配置使用，使细粒物进行有效的分级、脱水、脱泥、脱介。
该筛机是由包角45度，60度曲率半径为2030MM筛箱构成。弧形筛面、筛框采用枢轴转向结构，能旋转180度，延长筛面使用寿命。

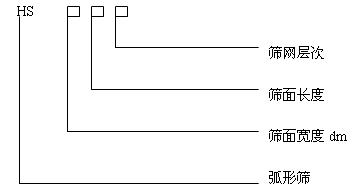

★ HS弧形筛型号说明：

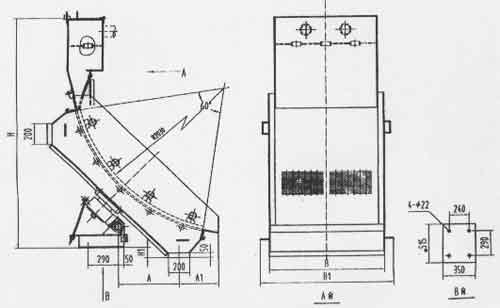

★ HS弧形筛弧形筛外形尺寸图表：
|
型号 |
外型尺寸（mm） |
|||||
|
A |
A1 |
B |
B1 |
H |
H1 |
|
|
HS0715Ⅰ |
489 |
384 |
700 |
855 |
2760 |
0 |
|
HS1015Ⅰ |
489 |
38 |
1000 |
1155 |
2760 |
0 |
|
HS1315Ⅰ |
489 |
384 |
1300 |
1455 |
2760 |
0 |
|
HS1615Ⅰ |
489 |
384 |
1600 |
1755 |
2760 |
0 |
|
HS1915Ⅰ |
489 |
384 |
1900 |
2055 |
2760 |
0 |
|
HS2215Ⅰ |
489 |
384 |
2200 |
2355 |
2760 |
0 |
|
HS0720Ⅰ |
666 |
492 |
700 |
855 |
2905 |
173 |
|
HS1020Ⅰ |
666 |
492 |
100 |
1155 |
2905 |
173 |
|
HS1320Ⅰ |
666 |
492 |
1300 |
1455 |
2905 |
173 |
|
HS1620Ⅰ |
666 |
492 |
1600 |
1755 |
2905 |
173 |
|
HS1920Ⅰ |
666 |
492 |
1900 |
2055 |
2905 |
173 |
|
HS2220Ⅰ |
666 |
492 |
2000 |
2355 |
2905 |
173 |
|
HS2420Ⅰ |
666 |
492 |
2200 |
2555 |
2905 |
173 |
HS弧形筛弧形筛技术参数表：
|
型号 |
处理量 th |
筛宽(mm) |
弧形半径 R(mm) |
包角 (度) |
筛孔尺寸（mm） |
|
HS0715Ⅰ |
40-80 |
700 |
2030 |
45 |
0.3~1.0 |
|
HS1015Ⅰ |
60-120 |
1000 |
45 |
||
|
HS1315Ⅰ |
90-180 |
1300 |
45 |
||
|
HS1615Ⅰ |
120-220 |
1600 |
45 |
||
|
HS1915Ⅰ |
160-300 |
1900 |
45 |
||
|
HS2215Ⅰ |
200-360 |
2200 |
45 |
||
|
HS0720Ⅰ |
40-80 |
700 |
60 |
||
|
HS1020Ⅰ |
60-120 |
1000 |
60 |
||
|
HS1320Ⅰ |
90-180 |
1300 |
60 |
||
|
HS1620Ⅰ |
120-120 |
1600 |
60 |
||
|
HS1920Ⅰ |
160-300 |
1900 |
60 |
||
|
HS2220Ⅰ |
200-36 |
2200 |
60 |
||
|
HS2420Ⅰ |
220-400 |
2400 |
60 |
友情提示:
1.订货时注明包角和曲率半经是否带给料箱。
2.可根据用户要求对不同包角和曲率半径的弧形筛进行设计和制造。
